Kk-CEtest_V0002项目修改

修改需求：自动补液：出水压力低于180打开补液泵，直至压力高于250关闭

修改代码

在APP_IO.c中修改

#define FILL_PRESSURE_ON   180
#define FILL_PRESSURE_OFF  250

static boolean_T filling_pump_on = false;


void Outputs(void)
{
	if (ADC_pOutWaterPrsFlt < FILL_PRESSURE_ON)
	{
   	 	filling_pump_on = true;
	}
	else if (ADC_pOutWaterPrsFlt > FILL_PRESSURE_OFF)
	{
    	filling_pump_on = false;
	}

	PINS_DRV_WritePin(PTC,9,filling_pump_on);
}

PTC和9根据文档来看

如何根据文档看引脚位置

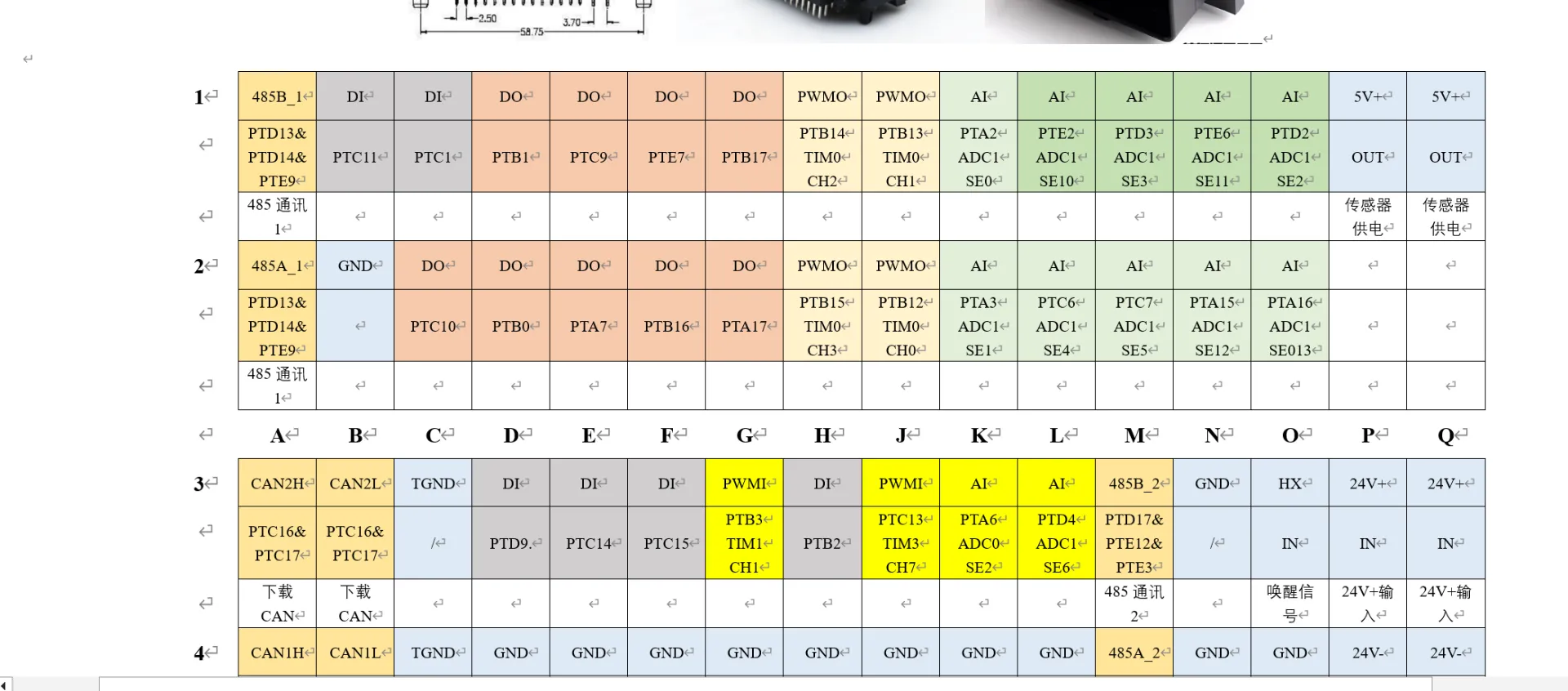

先在cad中查看补液泵的继电控制在哪个位置 再到文档的控制器接口说明去找引脚 1E对应的就是PTC9,所以代码中相对的PINS_DRV_WritePin(PTC,9,filling_pump_on);

编译前对引脚的设置

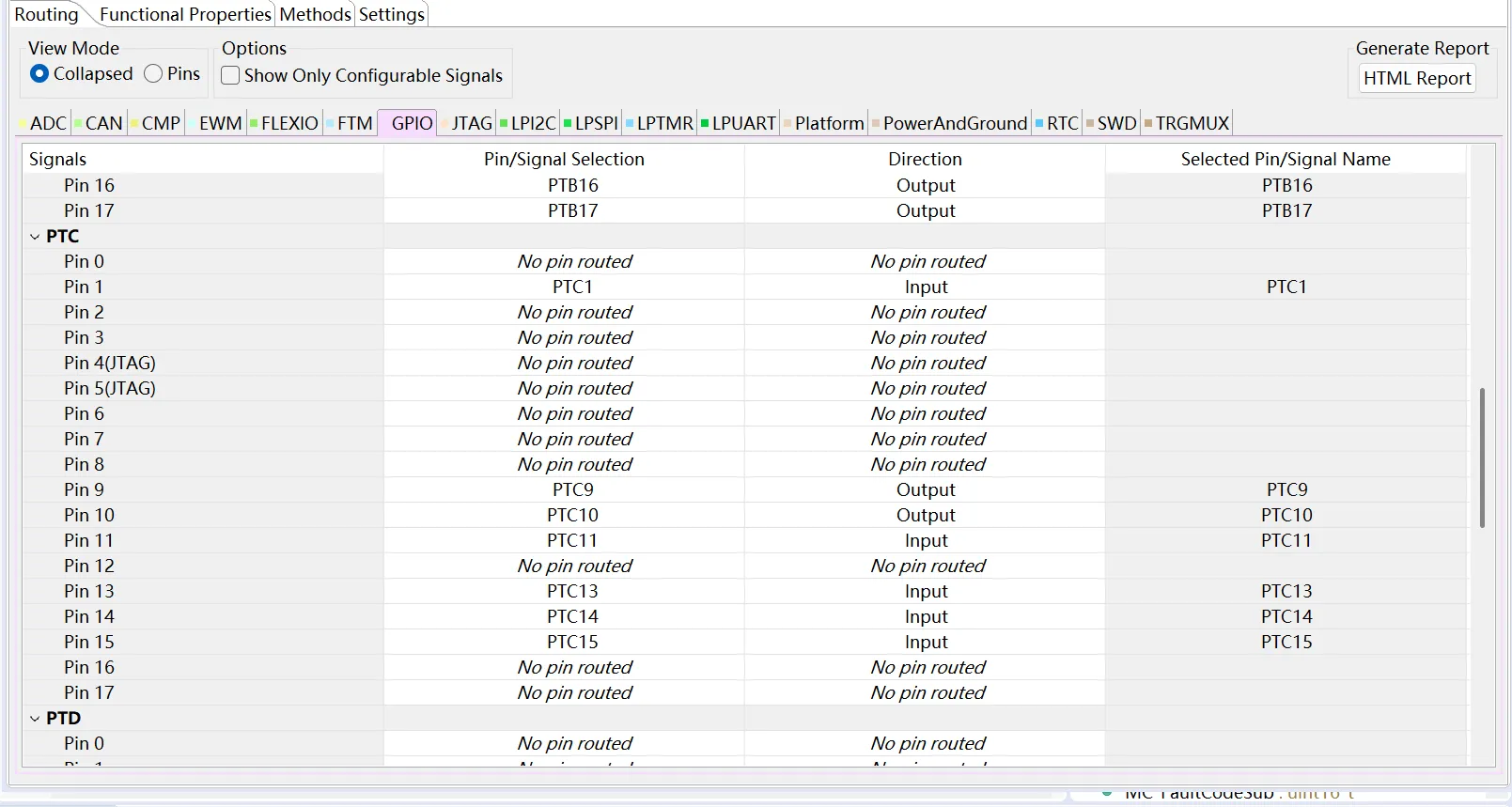

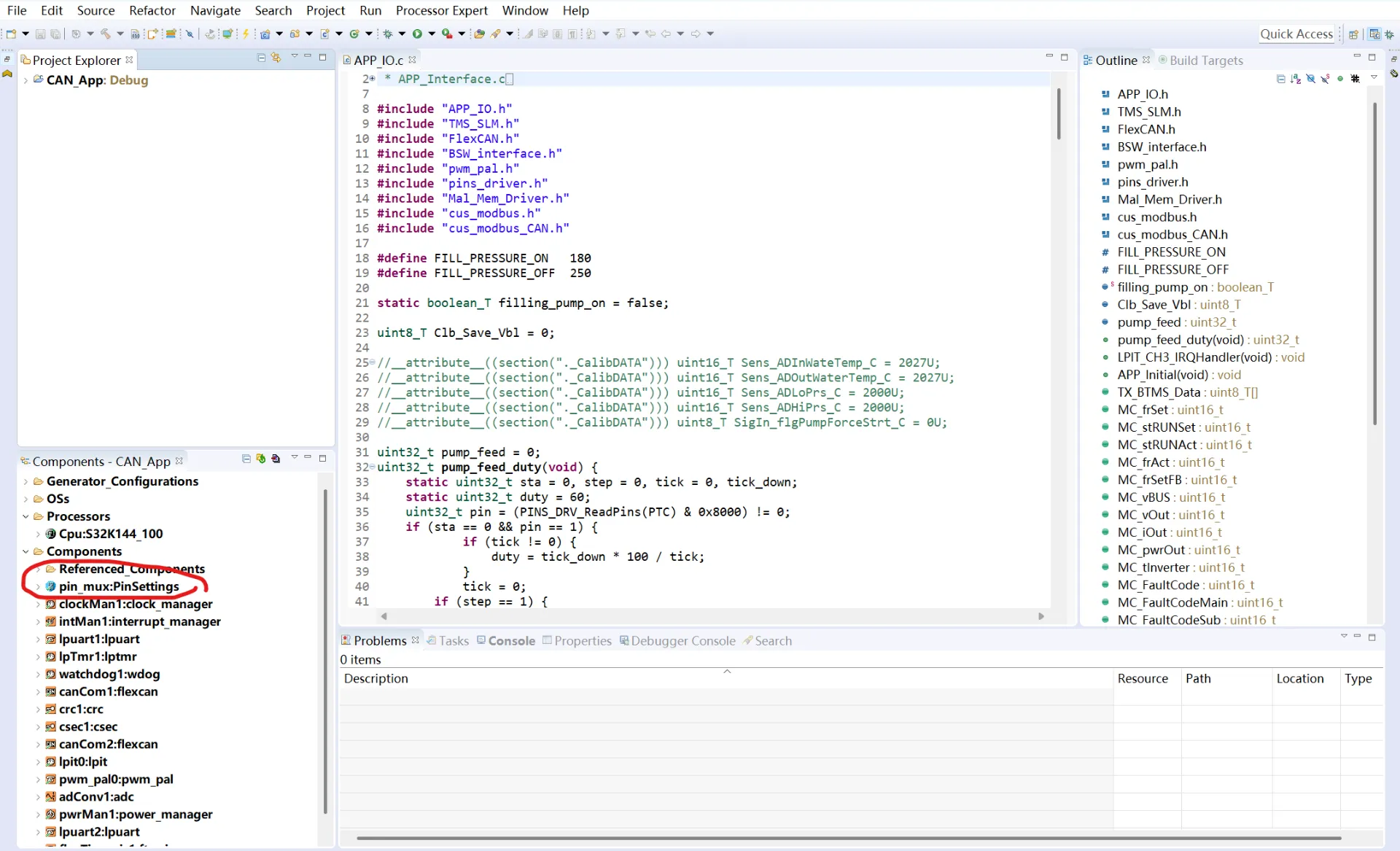

打开S32软件，找到 找到圈出的部分，打开 找到GPIO就是输入输出，找到刚刚的PTC9进行更改

编译烧录

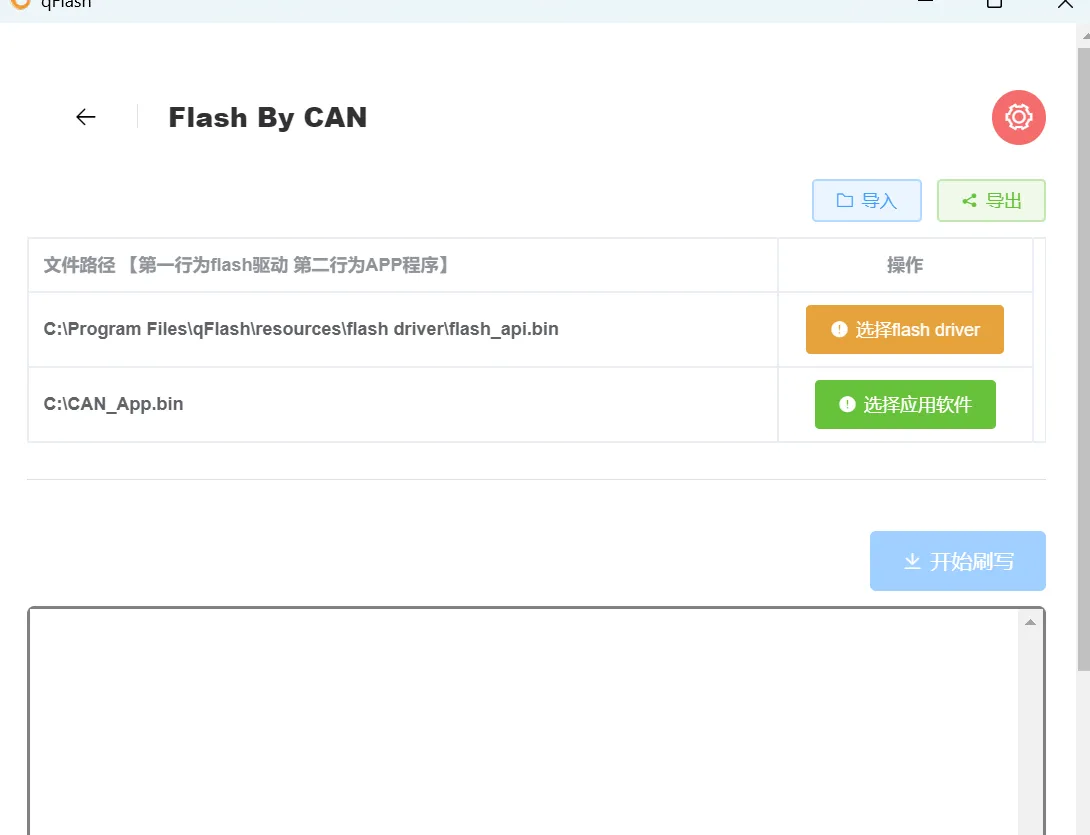

修改完之后，点击导航栏中的Project的buildall进行编译，编译通过后会在项目的debug目录下生成一个bin文件 烧录用qflash，利用刚刚生成好的bin文件来进行烧录就好了
